| 產品安裝與使用指南 |
為了維修方便，ZJD系列自潔式過濾器安裝時應在進出口設閥門，并做旁通管路；為了防止過大的雜物進入過濾器，建議在過濾器的入口端安裝固定過濾網。
另外，安裝時應注意外殼上的箭頭方向與水流方向一致。
下圖為過濾器的幾種安裝形式，供用戶安裝時參考。 |
|
|
|

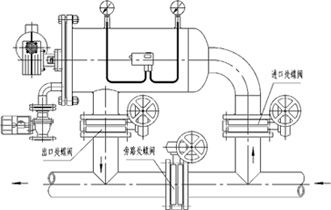

角式結構
|

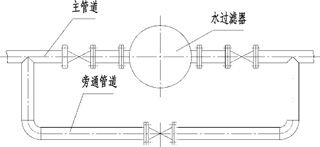

平行式結構
|
|
|
|
|
|

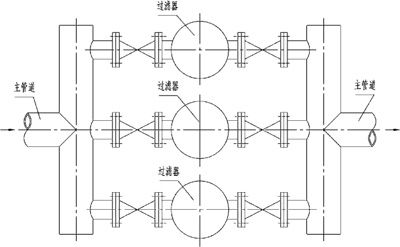

多臺并聯式結構
|
|
|

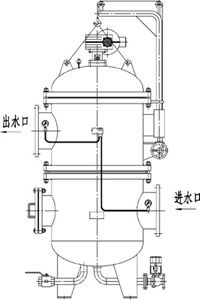

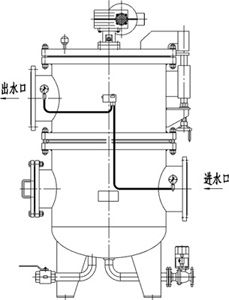

| 配備專用開啟機構的過濾器，無需外部起吊裝置，即可拆卸頂蓋。 |
|
|
| 訂貨須知 |
1、用戶訂貨時請正確提供產品名稱、規格型號、最高工作壓力、工作溫度、過濾精度、材質、連接法蘭標準;
2、電機是否需防爆、是否戶外工作；
3、特殊要求另行說明；
4、過濾精度的選擇
一般來講，過濾器的過濾精度選擇高一些，截污量就大一些，而實際上對過濾器來講并非過濾精度越高越好，通常只要滿足工藝要求即可，特別是當水中含油時精度越高越容易糊網。因此，選擇過濾精度時必須綜合考慮，以下參數供選擇Johnson濾網精度時參考：
(1) ZJDLⅢ型反沖洗式自潔式過濾器、ZJDP型導流式自潔式過濾器的Johnson濾網的V型斷面必須尖端朝外，選用過濾精度為0.2-0.30mm時允許濁液含油量≤10mg/L; 選用過濾精度為0.10-0.20mm時允許濁液含油量≤5mg/L;
(2) ZJD系列刷式、ZJD系列吸吮掃描式自潔式過濾器允許濁液中含油量比上列參數再提高50%。
5.前置粗過濾器
由于管道施工及管理上的不完善，在實際操作中常發現管道系統中進入那些未被清除的大雜物，如鋼板邊角料頭、焊條頭、木塊、磚、石塊以及破布等直接進入過濾器，導致過濾器不能正常工作。為此，用戶可在過濾器的入口設置粗過濾器，以濾去管路中的大雜質，保護過濾器的正常運行。(我廠生產的F B系列管道過濾器即可作為前置粗過濾器） |
| 供貨范圍 |
1、過濾器主機
2、電動排污閥
3、手動排污閥
4、電 控 箱
5、配對法蘭及前置粗過濾器根據用戶要求提供 |
