| 產品特性 |

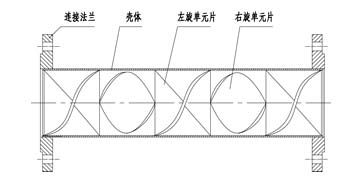

| SK型靜態混合器又稱單螺旋形靜態混合器，它的單元是扭轉180度或270度螺旋板，安裝入管時相鄰的螺旋分別右旋。與SV型靜態混合器相比，SK型的混合效果較差，具有明顯的放大效應，但是SK型不容易堵塞，適用于較臟的物料。分化過程時能使液漓分散到10um，用于一般的混合過程不均勻度系數a*X-2<5%. |
| 常用規格 |
| 標準的SK型靜態混合器其水力直徑是混合直徑的1/2.即分隔號前的數字表示水力直徑,分隔號后的數字表示公稱出的是部分常用規格,表中所列參考流量是指普通粘度液體相混合時的流量,不適用于氣體和高粘度液體.對氣體、高粘液體系需另經專門的設計計算。 |
| 產品的壓力降計算 |
產品的壓力降計算以混合器當量直徑和內徑D為基準的摩擦系數φD來表示。
|
| SK型的雷諾數ReD和摩擦系數φD的關系。 |
|
|
SK型
|
|
層流區
|
范圍
|
ReD＜23
|
|
關系式
|
φD=430/ReD
|
|
過渡流區
|
范圍
|
23＜ReD＜300
|
|
關系式
|
φD=87.2ReD-0.491
|
|
湍流區
|
范圍
|
300＜Reε＜1100
|
|
關系式
|
φD=17.0ReD-0.250
|
|
完全湍流區
|
范圍
|
ReD≤1100
|
|
關系式
|
φD=2.53
|
|
| 產品型號 |
|
規格
|
Dg
|
dh
|
L
|
Q
|
|
SK-5/10
|
10
|
5
|
150
|
0.15-0.30
|
|
SK-7.5/15
|
15
|
7.5
|
300
|
0.3-0.6
|
|
SK-10/20
|
20
|
10
|
500
|
0.6-1.2
|
|
SK-12.5/25
|
25
|
12.5
|
500
|
0.9-1.8
|
|
SK-20/40
|
40
|
20
|
500
|
2.2-4.5
|
|
SK-25/50
|
50
|
25
|
500
|
3.5-7.0
|
|
SK-40/80
|
80
|
40
|
1000
|
9-18
|
|
SK-50/100
|
100
|
50
|
1000
|
14-28
|
|
SK-75/150
|
150
|
75
|
1000
|
31-64
|
|
SK-100/200
|
200
|
100
|
1000
|
56-110
|
|
SK-125/250
|
250
|
125
|
1000
|
88-177
|
|
SK-150/300
|
300
|
150
|
1000
|
127-255
|
|
SK-175/350
|
350
|
175
|
1000
|
173-346
|
|
SK-200/400
|
400
|
200
|
1000
|
226-452
|
|
SK-250/500
|
500
|
250
|
1000
|
353-706
|
|
| 典型應用 |
化工、石油、制藥、食品、精細化工 塑料環保、合成纖維、注塑、配色
造紙、槳氯混合、溶劑脫瀝青 酸堿中和、瀝青調油品調和
工業萘脫酚、液態烴脫硫醇 高分子材料混合、配色、傳熱 |
| |
