| 一、產品簡介 |
S F型焦化專用防泄漏型煤氣排水器是最新開發的新型煤氣排水設備。本設備將傳統敞開式排水設計成密閉排水，從而將焦化系統原敞口的異味源全部密封起來。另外，本設備可同時將多點排放，集中到一塊，進一步減少異味源數量，避免大氣污染，有利于保護周圍環境，保障職工的生命安全。
焦爐煤氣因其含雜量大，同時由于其中的焦油為高黏性物質，所以在此類防泄漏型煤氣排水器上設有氨水和蒸汽吹刷口，底部設有排污閥，定期將污物排除。 |
| 二、產品分類 |
SF型焦化專用防泄漏型煤氣排水器分為兩種，即正壓水封和負壓水封。
在煤氣排送裝置的煤氣間冷器及煤氣鼓風機等設備前的負壓管道上采用負壓水封，排除冷凝水。
在煤氣排送裝置的正壓管道上采用正壓水封。 |

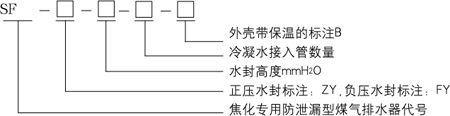

| 三、型號標注 |
|
|
| 四、產品技術參數 |
|
|
|

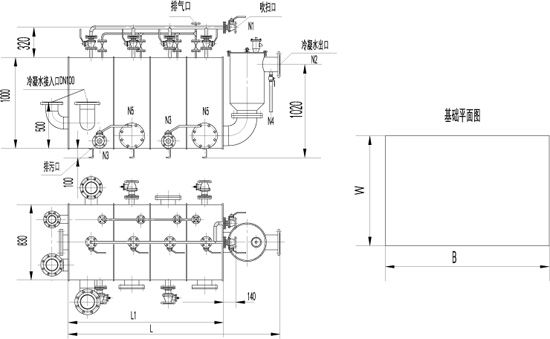

圖一、正壓水封圖
|

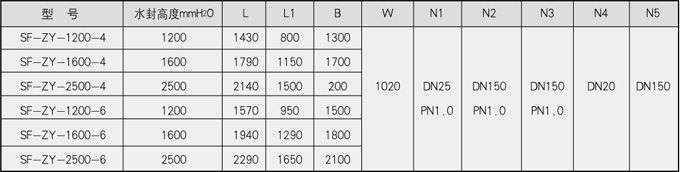

| 表一、正壓排水器外形尺寸 |
|
|
| |
|
|
|

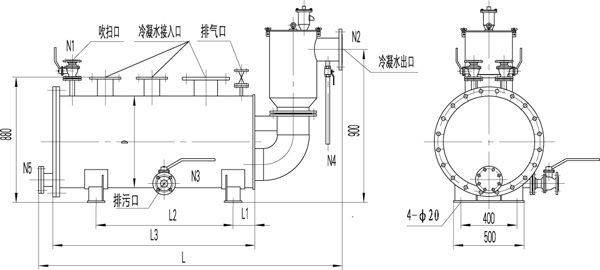

圖二、負壓水封圖
|
| 表二、負壓排水器外形尺寸 |
|
|
| 注：D按接管規格作相應的調整 |
| 五、訂貨須知 |
1、用戶應提供所有接入排水器的煤氣管道的最高及最低工作壓力或水封高度。
2、冷凝水入口管管徑、數量、接管法蘭連接標準。
3、 架空煤氣管道底部離地面高度。
4、設備的材質、殼體外是否需保溫等。 |
